智慧園區BIM建模的要點

2024-09-30 17:55:15 技安 69

  BIM建模是建設智慧園區的一項重要技術,它貫穿園區的規劃到施工建設,再到運營維護的全過程。下面,一起來看下智慧園區BIM建模的要點:

  一、建筑的建模要點

  建筑的結構主體定位需準確:這是整個建筑的基礎支撐,直接關系到園區建筑的穩定性與安全性。

  明確外墻材質:在模型中真實反映建筑的外觀特征,為后續設計和施工提供直觀參考。

  準確標注墻體構造層次:標明所用材料名稱及相關具體技術要求,有助于施工人員了解建筑構造特點,確保施工質量。

  壁柱尺寸等細節:若圖紙涉及則需清晰標記,這些構件在建筑結構中起著重要支撐作用。

  建筑構件的尺寸和做法需精確建模:如門、窗、中庭、天窗的位置和尺寸,雨篷、臺階等的形狀和尺寸,散水、明溝等的布局,花臺的裝飾,雨水管等的走向。這些構件共同構成完整的建筑模型,為智慧園區的規劃、設計、施工和運營提供詳細信息基礎。

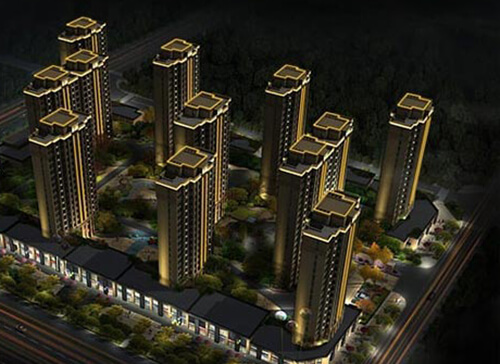

智慧園區BIM模型

  二、結構的建模要點

  結構建模的首要任務是確保結構模型與圖紙完全相符。當管道穿越墻體和樓板時,設計人員需提供詳盡的配筋圖,而預留孔和節點的設置由BIM負責。正確構建結構的BIM模型,包括基礎梁、設備基礎、基礎板、柱、板邊、立面、吊裝板、梁、板孔、墻孔、結構節點、樓梯等。

  對于異形截面構件、鋼筋混凝土構件、鋼管混凝土構件也需進行建模,以全面反映結構的復雜性。要準確表達變形縫的位置、尺寸及做法,注重沉降縫及施工后澆帶的細節呈現,這些都是保障結構穩定性和安全性的關鍵因素。在智慧園區建設中,結構專業建模為整個項目提供堅實支撐,確保園區建筑能夠承受各類荷載和環境影響。

  三、電氣的建模要求

  建立強、弱電基礎橋、干線、匯流條等橋梁模型。變壓器、配電站需標明開關柜的形狀、尺寸、位置、數量、和型號。電纜應通過管道,管道性質應包括線路方向、線路號、形狀、通孔尺寸與位置。

  主要配電線路布置圖應包括配電箱、控制箱的位置、數量、形狀、尺寸、型號,同時需注意平板橋、立交橋的位置、形狀、尺寸,其屬性應包含電路號、線路型號和規格、負載名稱等。

  四、用水設施的建模要求

  對于一些需要增加坡度的水管,務必依照圖紙要求構建坡度,確保水流暢通。系統內的每個閥門都需按照圖紙位置添加,有保溫層的管線也應建出保溫層。各系統的立管位置、管徑、標高以及注水點和排水點的位置都需要準確標注。地下室機房設備、管道及管件的位置、管徑及標高也需精確呈現。

  五、暖通設施的建模要求

  要求名稱統一,影響管道集成的設備和末端必須符合圖紙要求,如風機盤管、通風口等。所有房間的散熱器位置和尺寸需準確標注,同時注意管道管徑及標高。管道的閥門、放氣口、調節閥、防火閥、消聲器等部件位置都要明確標明。標明各個設備的輪廓位置和編號,同時還需滿足設備加工和基礎尺寸的要求。

  智慧園區BIM建模必須要嚴謹精確,按照要求一步步構建三維模型。只有這樣,才能順利地完成智慧園區的建設,使建成的園區符合人們的要求。
